智能控制台与普通办公家具的区别,让你更懂控制台

作者: 编辑: 来源: 发布日期: 2021.03.10
信息摘要:
设计考虑因素控制台整体设计遵循以下原则:能够和不同的计算机、通讯器材、显示器和操作仪互相兼容,拥有细致、高效的散热及线缆管理系统,控制台的设…

设计考虑因素

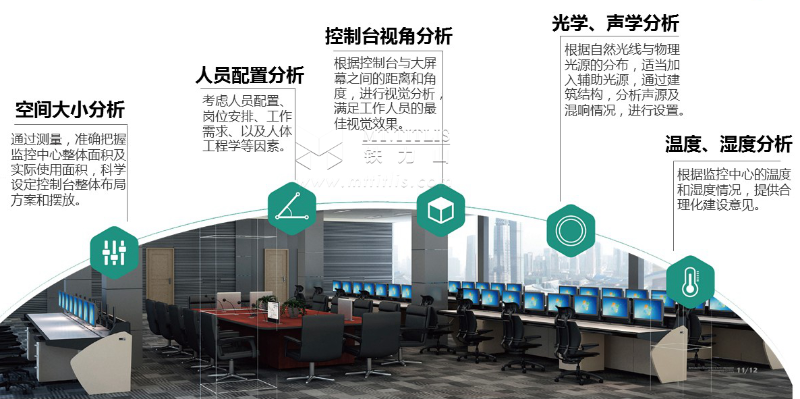

控制台整体设计遵循以下原则:能够和不同的计算机、通讯器材、显示器和操作仪互相兼容,拥有细致、高效的散热及线缆管理系统,控制台的设计满足工作站环境中的功能性、人体工程学和美学的要求,还充分考虑了空间大小分析,人员配置分析,控制台视角分析,光学、声学分析,温度、湿度分析等。


人体工程学的考虑

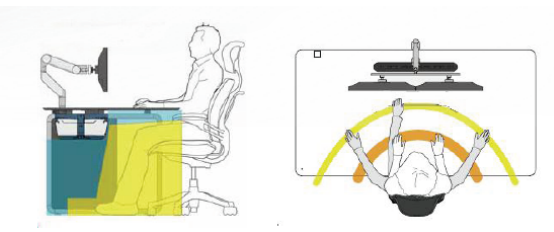

为了降低调度室监控人员在持续工作时的疲劳感,确保监控人员以最好的情绪,最饱满的热情,最高的效率投身于工作之中,我们把人体工程学的概念应用于每一款控制台的设计中,符合目视距离、角度、键盘高度可调和膝位空间等相关人体工程学的要求。

9264fbf25ba46c1c445b2230334041d

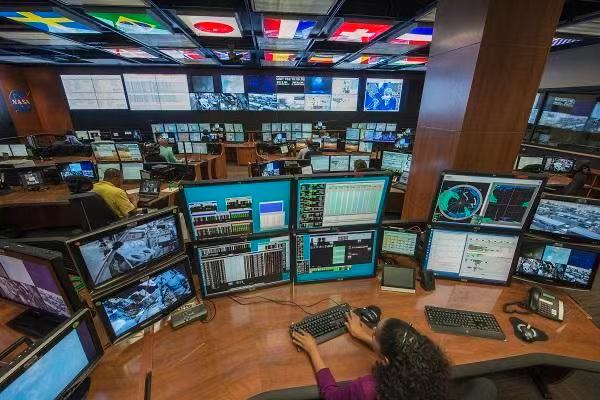

设备布局的考虑

控制台可提供给用户最大的设备布置便利度,能对多屏幕显示环境、系统操作和诸如显示屏幕间的距离要最小、不同尺寸的计算机主机、KVM等其他设备带来极大的方便。

控制台是工作人员接触最为频繁的设备,操作的对象:键盘、鼠标、电话、控制器、主机、显示器、笔架、书架等设备,都需要一个合理安装位置,为了使设备操作方便、位置布局合理、且让工作人员长时间工作不感到疲惫,在设计时考虑了显示器高度、台面高度、灯光位置和灯光亮度、各种常使用物件的安装位置、方式等。为操作者提供了最佳的设备可接近性。

00091785ce91a7ce9652c6f0473d311_副本

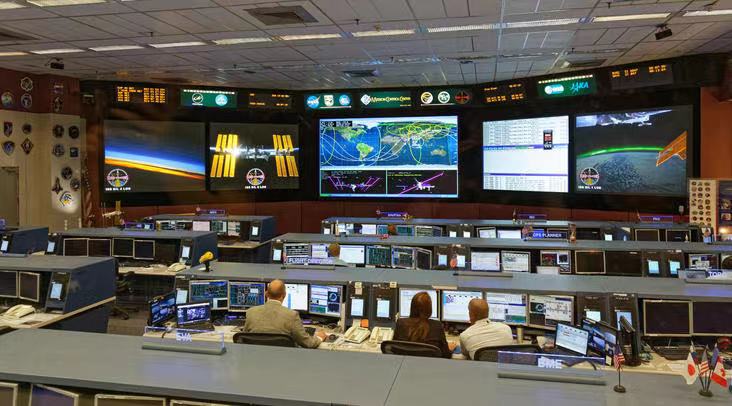

空间布局的考虑

整体的空间布局也是设计过程当中很重要的因素。

考虑监控人员的观看大屏幕的视线良好、人与人之间有合理的间距并能很好的交流,同时能够实现一人多点监控的功能,以便快捷的分享各种资源,从而提高工作效率。

6e02142ccd34996e5f429c7835c43da

视觉效果的考虑

控制台内部有专门的走线槽,槽内有足够的空间,可根据需要就近安装强电电源插座及弱电信息点。这种设计可避免电源线杂乱无章地外露,进行专业的线网管理,达到整洁美观的效果。

具有现代化、国际化的时尚造型,采用各类现代的外表面装饰材料,标准的胶合木板、层压板和各类金属型材等,达到美观、高雅的外观。

d37f45557c762199f70dc7d4836f2f6

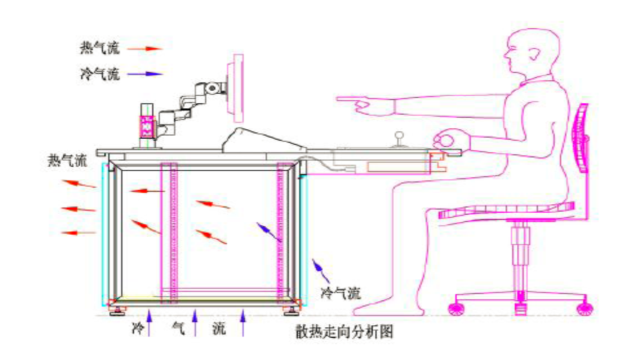

控制台的散热

散热方式:自然通风散热

考虑到控制台内部放置电器设备且满足7*24小时高负荷运转的实际情况,科学、合理散热方式可保证机器正常的使用,散热解决方案如下:

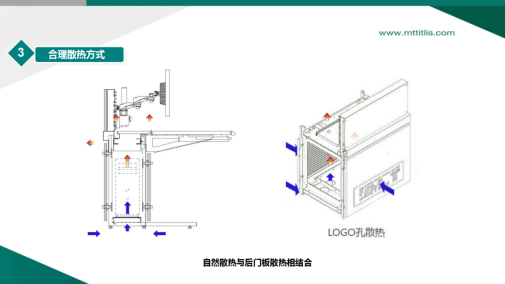

控制台内部并非封闭,散热设计遵循空气动力学原理,设计隐藏式便于通风散热的空隙及孔道,隐藏式通风孔散热(不采用门板散热方式,不美观);冷空气从前、后、底部进入后经控制台内部变热,然后从上部流出,不依靠内置散热风扇等设备就可以确保墙体内部设备的长期安全运行。同时热空气也不能排放到人的身体部位附近,以免影响监控人员的身体健康。其中,通风盖板具有直径1mm的通风圆孔,孔距2mm。控制台门板可选择LOGO镂空设计,利于及时散热(参见下图)。

66837a7adac2eff9c1062948f9e6127

66837a7adac2eff9c1062948f9e6127

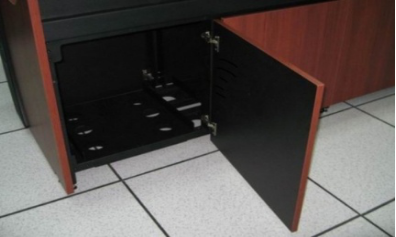

控桌前后门

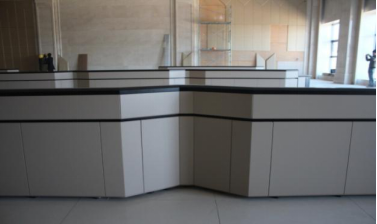

控制台前后均需配有通过铰链连接的木质门板,容易打开,方便内部设备的维护。框架前后门板使用实木颗粒板双帖进口防火板加工,整体厚度不低于27mm,连接铰链使用高档的无声缓冲铰链安装,应具有质轻,手感好,开关门噪音小等优点,保证其100000次无障碍开启。

1e4c23087b55f863e6d5a2c7501ebc772e224daab280e9974b6380ab4563e6

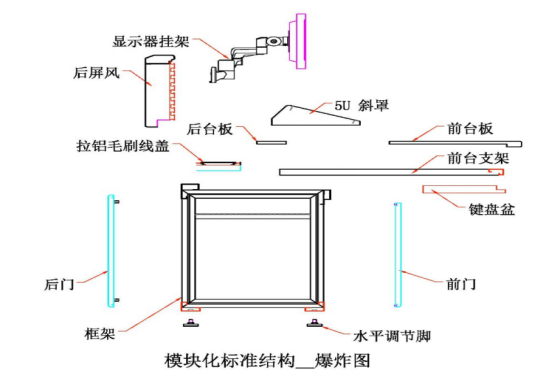

模块化框架结构特性

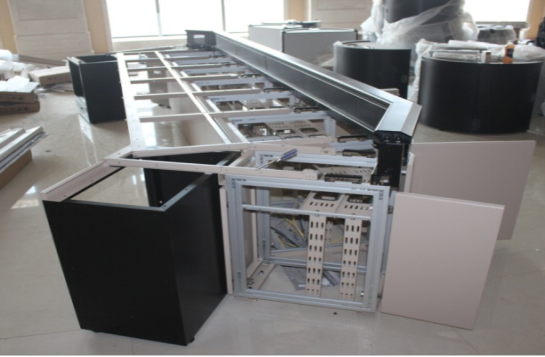

主控桌框架采用优质冷轧钢板,19英寸结构,制成上部和下部水平梁及垂直边柱,底部支撑为6mm淬火及回火热轧钢,形成非常坚固、结实的可调整框架结构,为了合理地使用板带钢和评定其质量,技术标准中都有对钢材进行力学性能及工艺性能试验的规定。采用冲压、CNC(数控机床)定位打孔加工,制成,钢板厚度为1.5mm、2.0mm、3.0mm的冷轧钢,框架结构中各部件使用一级冷轧钢板冲压折弯成型、主体框架使用不低于2mm厚的一级冷轧钢板加工、承重梁部件使用不低于3mm厚的一级冷轧钢板加工,外表面静电塑粉喷涂。

d896718d4bec6d9ab6897843aa22bce

d896718d4bec6d9ab6897843aa22bce

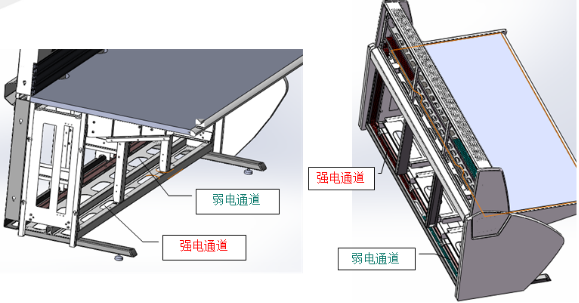

线缆管理系统

控制台内部有专业的走线槽,底柜内设置纵向、横向、竖向三个方向的扎线槽,使布线规范整齐、顺畅美观、合理安全,也便于后期的维护保养及设备管理,强、弱电分开。强弱电高度分离,确保运转安全高效。

走线槽附近有足够的布线空间,可以合理有序的进行布线,同时保证了后期维护、更换的方便性和灵活性。这种设计可避免设备及线路杂乱无章地外露,进行专业的线网管理,达到整洁美观的效果。

76bee997c6fa76c36d193102ab64e3e

总体来说,控制台满足7*24小时工作要求,无论在功能、产品耐用性、品质方面都更高,为控制中心的操作人员提供了长时间工作的人机交互界面。而办公桌仅仅是满足每周5天,每天8小时的工作要求,随着办公设备的更新,办公桌也可以随时更新。
