运行调度站加速条件的强度分析

作者: 编辑: 来源: 发布日期: 2019.06.06
信息摘要:

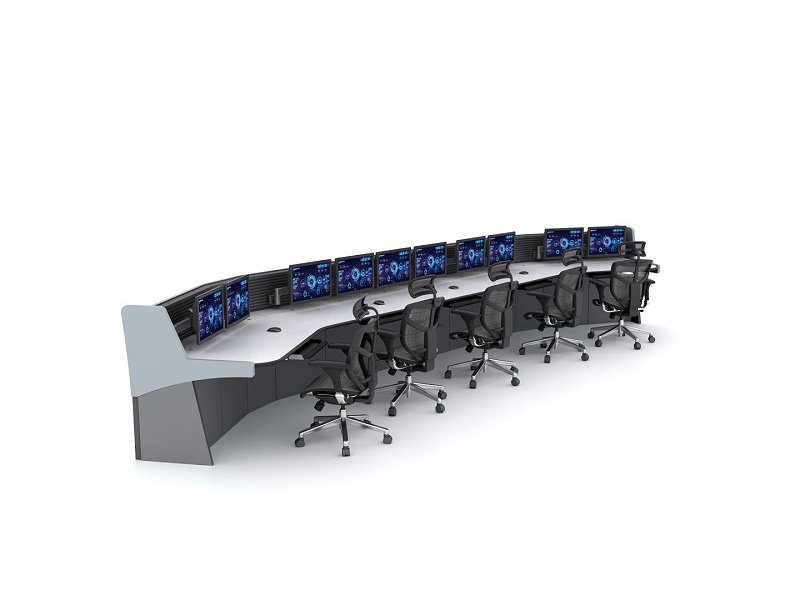

通用调度平台的框架组成按功能划分为上、中、下和操作平台四个部分监控台可以根据客户的使用需求而订制。它可以单联使用,也可以是多联组合使用。可以…
  通用调度平台的框架组成按功能划分为上、中、下和操作平台四个部分监控台可以根据客户的使用需求而订制。它可以单联使用,也可以是多联组合使用。可以单层(每个显示器为一层,两个显示器叠垒为两层)使用,也可以多层使用;一般来说,监控操作台还是全钢结构的比较多这种钢结构的是冷轧钢板经过裁切,折弯,打磨等非常多的工序和流程完成的,这种材质制成的监控操作台,相对来说也是十分耐用的,而且这种材质的监控操作台还可以达到比较好的使用效果。

0c1e5d48ea55a837e96a873b7bf9956

  操作调度站(以下简称调度站)作为操作者的工作场所,其上安装的大屏幕显示器是主要的人机交互界面。传感器系统发现的信息和处理指令由操作员在大屏幕显示器上安排。为了保证调度站操作员的可视化调度要求,调度站与安装结构进行了严格的连接。安装在调度站的设备主要包括加强显示、加强计算机、加强键盘、氧气救生设备、通信设备和系统交联电缆等。
  1≤1材料参数
  调度站的结构重量受到严格限制,铝合金材料已成为结构设计人员的首选材料调度台为电力调度系统专用的调度电话进行交换的语音前台设备。调度台是调度交换机的前台设备,主要进行电力调度语音通讯。目前,大多数调度站采用铝合金材料作为调度站架的主材,这是通过板料弯曲焊接的结构设计方案来实现的。
  1≤2环境条件
  调度台振动试验的功率谱密度、冲击值和加速值与实际安装相同。2、调度站的有限元分析本文采用国际工程界公认的大型有限元分析软件ANSYS10.0进行有限元分析。该软件广泛应用于机械制造、石化、造船、航空航天、汽车运输、电子、水利、铁路等诸多领域。由于
  2≤1有限元模型的建立和网格划分的结构复杂,需要对模型进行简化,从而加快了计算速度,提高了计算精度操作台人类发明的一种常用生活工具,可用于手工、机器、数字等操作,多具有层板,承重大,节约空间,适用性强等特点。车架采用铝合金型材弯曲焊接而成的钣金结构。为了更好地模拟实际结构,采用4节点壳单元SHELL63来描述其力学性能是合理的。该壳单元考虑了结构单元的平面刚度、弯曲刚度和中面的曲率效应,有效地提高了计算精度。同时,调度平台大部分平面的长、宽、厚之比相差十多倍。在考虑主机、键盘和显示器对调度站架的影响时,对实际几何形状进行建模,用8节点单元solid45代替实际设备质量。在建模过程中,点、线、面、体依次生成,螺栓连接处采用自由度耦合的方法,焊接部分要求共点共线。整个建模过程用APDL参数化语言实现。对调度台的大小进行了参数化,包括所施加的负荷,可以方便地改变各种大小和负荷,提高计算时间和分析效率。利用ANSYS软件建立有限元模型。
  2≤-2模态分析
  模态分析是确定结构振动特性的一种技术,也是一种很好的掌握结构动力特性的方法。它包括固有频率和振型,这是结构设计中的重要参数。
  2-2-1理论基础
  调度站整体结构的振动方程为:
  mq+cq+kq=f(1),M为质量矩阵;C为阻尼矩阵,K为刚度矩阵,Q为加速度、速度和位移矢量,f为载荷矢量。
