显示控制台的造型设计与热处理

作者: 编辑: 来源: 发布日期: 2019.06.20
信息摘要:
1。显示控制平台每台设备的热设计和处理方法是一个热源,由于设备相对密集,如果单靠自然风冷散热效果不明显,则必须采用强制风冷监控操作台整个柜体…

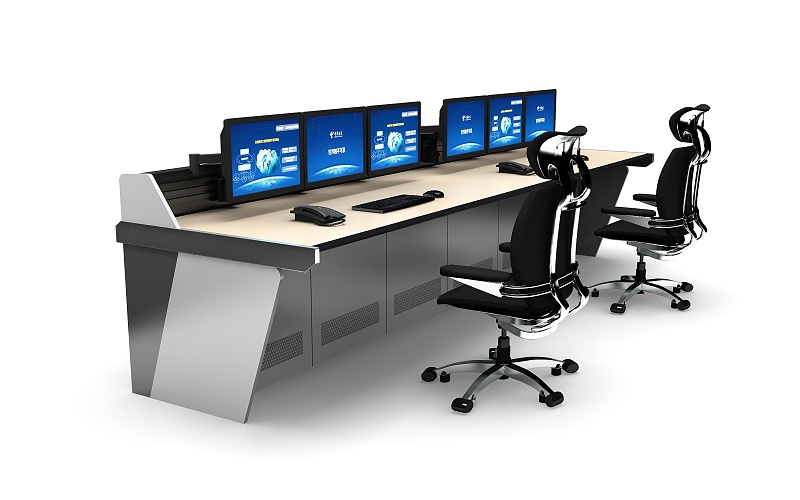

 1。显示控制平台

IMG_9478

  每台设备的热设计和处理方法是一个热源,由于设备相对密集,如果单靠自然风冷散热效果不明显,则必须采用强制风冷 监控操作台 整个柜体采用的1.2毫米~1.5毫米SPCC钢板经裁剪、冲压、折弯、铆接、焊接、打磨、校形、除油、除锈、磷化、静电喷涂、高温固化、冷却等制作而成。产品可分为组装式和焊接式两种。组装式加工难度高但运输成本低,焊接式加工难度低但运输成本高。显示控制平台的设备区采用强制风冷的方法,在显示控制平台的前门和后门打开风口。同时,在显示和控制台的后门上安装了一个风扇。通过风机的强气流,加热设备迅速散热,并将热量排出,达到散热效果。
  开放式显示控制台的显示区域自然是风冷的,因为显示器暴露在显示控制台外,并且可以随着环境温度的降低而释放显示器的热量监控操作台 整个柜体采用的1.2毫米~1.5毫米SPCC钢板经裁剪、冲压、折弯、铆接、焊接、打磨、校形、除油、除锈、磷化、静电喷涂、高温固化、冷却等制作而成。产品可分为组装式和焊接式两种。组装式加工难度高但运输成本低,焊接式加工难度低但运输成本高。显示控制台的设备热值很大,并且在该区域安装了一个风扇,用于强制排气。所选风扇应将热量从显示控制台排出,且风扇的风量应能带走所有热量。
  根据热平衡方程:
  L为冷却空气流量,m3≤Q为设备热值,KW,P为空气密度,单位为1.13 kg≤m3;Cp为1.005Kj/kg℃的空气比热,R0为冷却空气的出口温度为50℃,R1为冷却空气的入口温度为40℃,R0为冷却空气的出口温度,R1为冷却空气的进口温度。显控站设备热值:
  q=860n1n2n3n4N=860≤1≤1≤0.5≤0.8≤1.6=0.55(KW)
  ,N1为安装系统;N_2为负载系数,N_3为同时使用系数,N_4为吸热系数,N为电子设备的总功率。
  上面的风量是带走热值所需的风量。考虑到风量的泄漏损失,提高了散热的可靠性,将L值乘以可靠性系数1.2,以满足箱体的散热要求。因此,所选风机的工作风量应大于2.9*1.2=3.48m/min的工作风量。考虑到风阻的存在,风机不可能在大风速下工作。因此,在选择风扇时,必须选择风量稍大的型号。
  根据上述计算,可以选择两台2.2m/min的大风量风机,安装在显控台的后门上,有效地向机柜散热。
  2.显控台
  的造型设计通常采用柜式结构,一般有闭式和开式两种。设计采用框架结构,通过多种拼接,形成不同外观的整体造型,根据所允许的安装空间大小、操作者的操作要求和总体布局,一般有三种形式布置:线性显示控制台、折弯显示控制台和圆弧显示控制台。
  显示器控制站一般配备有显示器、通信设备、主机等设备,显示器一般安装在桌面上方,所谓的闭式和开式按显示器的安装形式分为:显示器曝光装置是开放的;显示器不是曝光的,而是按闭合的方式安装的。(2)显示器控制站的显示控制站一般设置有显示器、通信设备、主机计算机等设备,显示器一般安装在桌面上方,按显示器的安装形式分为:显示器曝光装置是开放的;显示器不是曝光的,安装为闭合的。
  线性显示控制台由多个相同的单帧互连而成操作台 人类发明的一种常用生活工具,可用于手工、机器、数字等操作,多具有层板,承重大,节约空间,适用性强等特点。
