舒适美观的控制台结构设计

作者: 编辑: 来源: 发布日期: 2019.07.16
信息摘要:
通过造型设计,控制台可以实现简洁、现代的外观风格监控台可以根据客户的使用需求而订制。它可以单联使用,也可以是多联组合使用。可以单层(每个显示…
  通过造型设计,控制台可以实现简洁、现代的外观风格监控台 可以根据客户的使用需求而订制。它可以单联使用,也可以是多联组合使用。可以单层(每个显示器为一层,两个显示器叠垒为两层)使用,也可以多层使用;一般来说,监控操作台还是全钢结构的比较多这种钢结构的是冷轧钢板经过裁切,折弯,打磨等非常多的工序和流程完成的,这种材质制成的监控操作台,相对来说也是十分耐用的,而且这种材质的监控操作台还可以达到比较好的使用效果。下一步的结构设计应满足结构坚固耐用的要求,从而创造出美观实用的控制台。从而创造一个新鲜、有序的工作环境。这就是结构设计的目的。

  选择控制台的基本大小
  对于控制台的外观,尽可能使用黄金比率来反映形状的大小。同时进行了人机操作和使用过程的行为分析、舒适性分析、操作和维护的方便性分析等。在此基础上,在考虑待安装设备形状尺寸较大的基础上,进行了运行控制和显示未知结构设计。确定控制台每个部分的大小以实现其使用功能。舒适美容台的结构设计
  根据人机工程学的要求,为了满足人体特征和人机系统的需要,考虑了人的双目综合视野的良好视域、良好视域和有效视域,并考虑了作业区和操作习惯的适应性,控制台操作中心的高度一般在700 mm~1000 mm之间,工作台的高度在670 mm~800 mm之间监控操作台 整个柜体采用的1.2毫米~1.5毫米SPCC钢板经裁剪、冲压、折弯、铆接、焊接、打磨、校形、除油、除锈、磷化、静电喷涂、高温固化、冷却等制作而成。产品可分为组装式和焊接式两种。组装式加工难度高但运输成本低,焊接式加工难度低但运输成本高。从控制台边缘到面板底部的距离一般在350 mm~500 mm之间。当双腿交叉时,左侧空间的高度应高于膝盖的高度,并使膝盖有一些上下运动的空间。小深度应大于300 mm,桌面以下的空间高度应选择600 mm~650 mm范围。控制台深度的选择应保证设备的安装、布线和安装的深长,它应与高度的大小成正比,并使控制台两侧的形状合理。
  控制台的基本部件主要由框架、控制台、面板、顶盖、侧门、前后门、支架等结构部件组成。

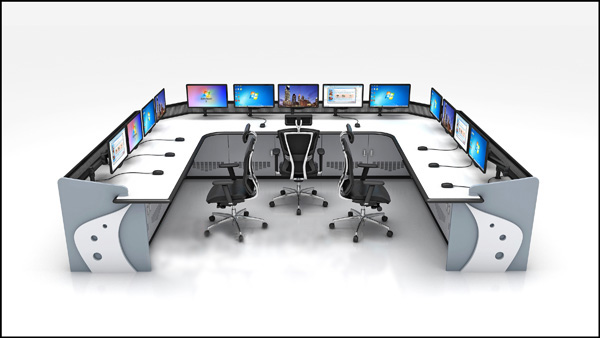

  控制台通过内部单个框架的各种拼接形成不同的结构形状。由多个相同的单帧连接组成的直线控制台是直线型控制台。多个单拾取架在中间相互连接,并且在展开的两侧对称连接一个角架。多个具有相同角度的框架安装在扩展件的两侧,形成弧形控制台,该弧形控制台彼此连接,形成弧形控制台。
  控制台
  框架的框架是控制台的宿主组件。该框架由顶部框架和具有柱支撑的底座组成。所有设备、顶盖、侧门、嵌板等都通过导轨支撑和连接器固定在框架上。
  面板设计
  控制台面板采用铝合金板材,具有一定的强度、刚度和轻量化的特点。显示屏和设备在面板上的布置需要满足操作方便、内部结构布置合理的要求。选择控制装置并在面板上显示时,应考虑面板控制台的外观。
  控制台面板宽度大小有两种选择方式:一种是标准尺寸系列宽度为482.6 mm,另一种是根据安装的大型设备尺寸来设计面板宽度。根据控制台上设备的布局,取替换面板的宽度。结构设计根据安装装置(如液晶显示器)的高度确定安装面板上的高度大小。
  门和侧门
  控制台的左右侧门由金属和木材及其两种组合构成 控制台定制 是由控制台树中的项定义的,可能包括文件夹和其他容器、万维网页和其他管理项。控制台是一种专为监控室内摆放设备及理清线路的机壳设备。
