屏幕显示控制台的结构
作者：
编辑：
来源：
发布日期： 2019.08.08
信息摘要：
屏幕显示控制台是一台标准的计算机，由屏幕控制板、显示屏、键盘控制板和电源组成监控台可以根据客户的使用需求而订制。它可以单联使用，也可以是多联…

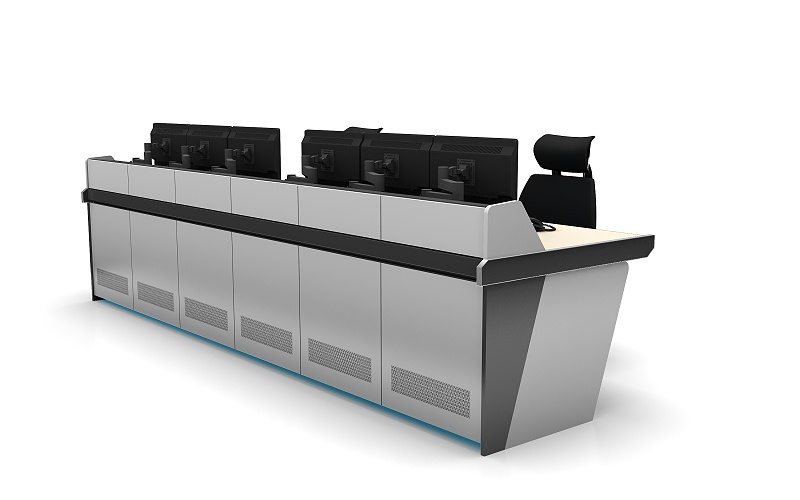

屏幕显示控制台是一台标准的计算机，由屏幕控制板、显示屏、键盘控制板和电源组成监控台可以根据客户的使用需求而订制。它可以单联使用，也可以是多联组合使用。可以单层（每个显示器为一层，两个显示器叠垒为两层）使用，也可以多层使用；一般来说，监控操作台还是全钢结构的比较多这种钢结构的是冷轧钢板经过裁切，折弯，打磨等非常多的工序和流程完成的，这种材质制成的监控操作台，相对来说也是十分耐用的，而且这种材质的监控操作台还可以达到比较好的使用效果。它采用符合国际标准PC/104总线的模块。内置的固态硬盘可以固化基本的DOS操作系统和用户应用软件，支持VGA图形和文本显示，适用于车载、舰载等恶劣环境。
1。控制台的电磁兼容性屏幕显示控制台的工作环境是安装在某一类型的自动输送车辆上进行人机对话，其工作环境电磁噪声较差，以保证其不受环境电磁干扰，也不会对工作环境产生电磁噪声，因此，结构设计人员要求采用相应的电磁兼容设计，使其满足“军事装备”的要求，满足控制台的技术要求。
2，控制台机箱结构的设计从材料的选择开始监控台
可以根据客户的使用需求而订制。它可以单联使用，也可以是多联组合使用。可以单层（每个显示器为一层，两个显示器叠垒为两层）使用，也可以多层使用；一般来说，监控操作台还是全钢结构的比较多这种钢结构的是冷轧钢板经过裁切，折弯，打磨等非常多的工序和流程完成的，这种材质制成的监控操作台，相对来说也是十分耐用的，而且这种材质的监控操作台还可以达到比较好的使用效果。通过对各种材料的比较，最终选择了导电性和导磁性较好的铝合金作为该机理的原料。电源插座、各种控制台的接口插座和机箱间隙是电磁兼容的薄弱环节。结构设计采用全密封箱体，底盘表面采用导电氧化处理，间隙采用缝隙设计。在控制台插座与机箱之间的接触处均使用导电橡胶垫，在组装前在结构部件之间的永久连接处涂覆导电橡胶，在可拆卸接口处使用外金属丝网的导电橡胶屏蔽，以保持机箱的电气连续性，从而将外部世界的噪声干扰降低到较低的水平。
3控制台和机箱连接电缆的屏蔽处理屏幕显示控制台的电源和所有输入和输出信号都以电缆的形式连接到每个设备。传输电缆不仅是所需信号的出入口，而且是外部环境中电磁干扰的引入和自身电磁干扰的泄漏。为了最大限度地减少电磁干扰，在电源端口和信号端口使用滤波器。该电源滤波器安装在电源端口上，由电感和电容组成的低通滤波器电路组成。可以在允许的范围内抑制电源线上的共模干扰和差分薄膜干扰。
信号滤波器是安装在信号端口上的穿透电容，对于进出控制台和机箱的每个信号，根据每个信号的频率和电特性，将通芯电容安装在隔离板上，利用金属隔离板将输入信号与输出信号分离，从而达到衰减电磁干扰的效果 监控操作台
整个柜体采用的1.2毫米～1.5毫米SPCC钢板经裁剪、冲压、折弯、铆接、焊接、打磨、校形、除油、除锈、磷化、静电喷涂、高温固化、冷却等制作而成。产品可分为组装式和焊接式两种。组装式加工难度高但运输成本低，焊接式加工难度低但运输成本高。
在电缆工艺设计中，要求所有连接的电缆都要屏蔽并与插头紧密闭合，以确保屏蔽电缆与控制台机箱形成完整的屏蔽，既能有效地减少来自外部的电磁干扰，又不会对环境造成电磁污染，也不会影响其他设备的正常工作。
